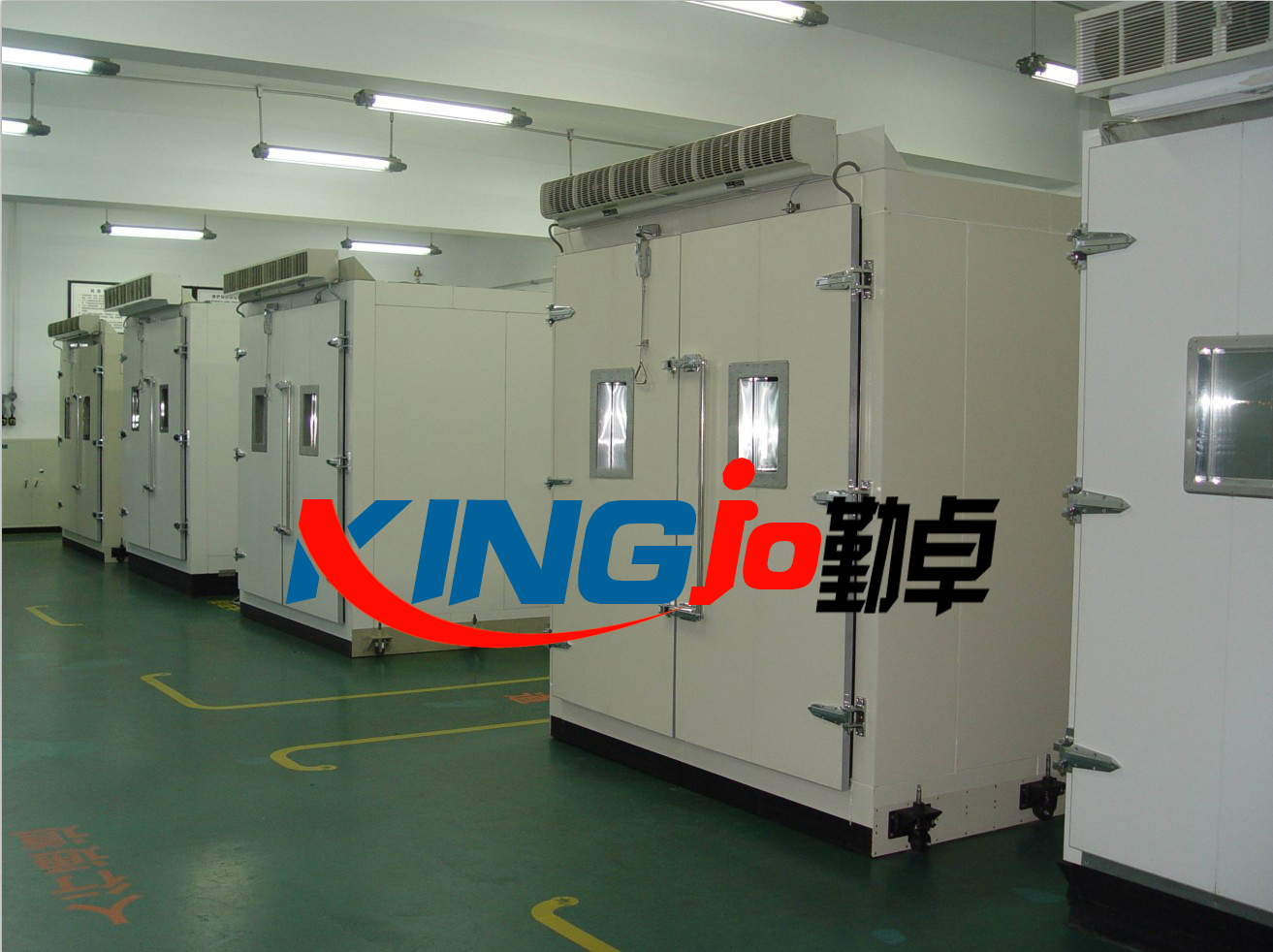

步入式高低溫（濕熱）試驗室

一、步入式高低溫（濕熱）試驗室產品概述

步入式高低溫（濕熱）試驗室可用于確定電子產品、組件、材料等在高溫、低溫、恒定溫度、溫度循環變化等條件下使用和儲存的適應性;同時可進行主動式機罩開發試驗并能輔助驗證裝配狀態下安全氣囊/氣簾以及整體式儀表板等產品在高溫、低溫條件下的爆破性能。

二、步入式高低溫（濕熱）試驗室技術現狀分析

步入式高低溫（濕熱）試驗室采用日前較合理的結構和穩定可靠的控制方式，使其具有外型美觀，操作簡便，安全、溫度控制精度高，是做好高低溫試驗、恒溫試驗、交變高低溫的理想設備。

三、步入式高低溫（濕熱）試驗室產品優勢和技術特點

1核心優勢一：利用多路、環保節能(低噪音)的機械壓縮制冷系統。

步入式高低溫（濕熱）試驗室所有的材料、零件、部件、原料等無論是國產或進口均采用環保產品;根據機械壓縮制冷特性，采用雙級多路主旁路系統，多路主路、旁路可根據不同的工作狀況自適應選擇啟用，整個控制由智能控制系統根據工況實現自動實現，改變了傳統的用溫控器控制加熱器抵消制冷量的方式 去控制冷量。從而達到節能的效果，不僅能耗只占同類產品的80%。也減輕了制冷壓空機的運行負載，減少設備的振動及噪音，提調控制精度。為更好達到節能的效果，同時采用變頻技術，使制冷壓縮機的制冷輸出適應試驗室各種不同溫度變化速率要求，同時控制使用損耗功率達到節能效果。在整個結構以及機械工作過程中的不同地方使用吸音、消音方式減少整個設備噪音。

2.核心優勢二：自主開發的多路、多級節流系統(制冷系統)。

步入式高低溫（濕熱）試驗室的制冷系統根據系統不同工況設計不同的毛細主路、旁路、通過智通控制系統根據工況自動控制，自動調節的毛細管節流系統，保證流量大小可調，達到了溫度變化的目的，而且溫度場變化均勻，溫度波動極小。

3.核心優勢三：應用寬帶壓迫平衡調溫系統，通過快速收斂的PID自適應算法實現溫度的快速控制。

步入式高低溫（濕熱）試驗室運用溫度調和室，靜壓腔再加上離心風葉的強迫式風管系統，保證冷熱充分的交換并均勻的通過頂部孔板均勻送風傳送到工作室(實驗區域)的每個空間，達到溫度的均勻性;為實現溫度的快速收斂，我公司與韓國三元公司合作開發了專用的、適用于本公司的PID自適應算法，該控制方式在控制過程中根據溫度情況不斷修正控制，達到收劍快，溫度過沖小，穩定性高的控制目的。

4、核心優勢四：實現遠程可視化控制。

步入式高低溫（濕熱）試驗室該設備配置人機管理界面，觸模式自動化控制系統，實現自動控制;同時通過RS485通訊界面實現與遠程計算機的連接，實現網絡管理，遠程監控。整個系統通過圖形化界面，控制管理簡單快速，故障自動提示，圖形化提示故障節能并提出解決方法，指導用戶快速排障。2、步入式高低溫試驗室性能指標及各系統組成。

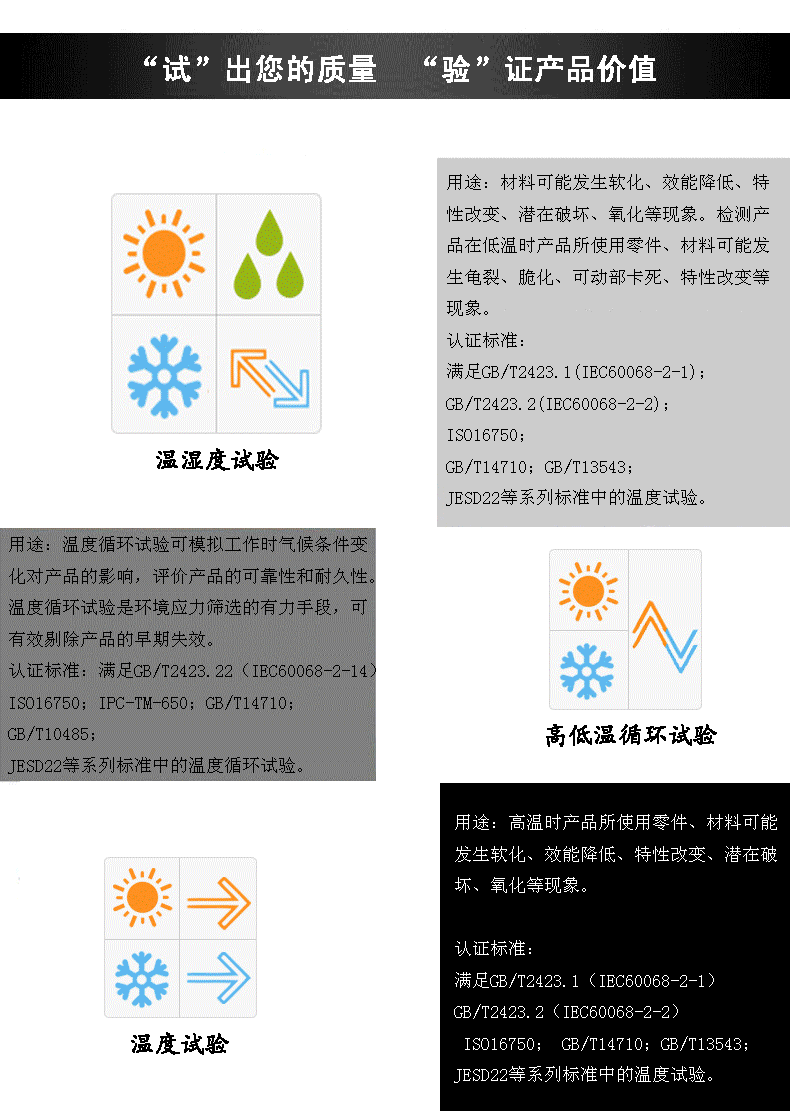

滿足試驗標準

四、步入式高低溫（濕熱）試驗室執行標準

1. GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法 試驗A：低溫

2. GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫

3. GJB150.3A-2009 高溫試驗方法

4. GJB150.4A-2009 低溫試驗方法

5. GB/T 10589-2008 低溫試驗箱技術條件

6. GB2423.1-2008/1EC6008-2-1-2007 低溫試驗方法

7. GB/T2423.2-2008 高溫試驗方法

8. GJB150.3A-2009 高溫試驗方法

9. GJB150.4A-2009 低溫試驗方法

10. GB2423.22-2008 溫度變化速率試驗方法

11. GBT2424.5-2006 溫度試驗箱性能確認

12. GB/T10586-2008 低溫試驗箱技術條件

13. GB/T2423.3-2008(1EC68-2-3) 恒定濕熱試驗方法

14. GJB150.9A-2009 濕熱試驗方法

15. G/BT2423.4-2008/1EC6008-2-30:2005 交變濕熱方法

16. GB/T5170.18-2005 試驗設備基本參數檢定方法

17. GB/T10586-2006 濕熱試驗箱技術條件

18. GBT2424.6-2006 溫度濕度試驗箱性能確認

19. GBT2424.7-2006 (帶負載)溫度試驗箱測量

五、步入式高低溫（濕熱）試驗室系統介紹：

步入式高低溫（濕熱）試驗室可為用戶批量檢驗、檢測電子電工元器件、零配件或大型部件等提供一個模擬環境，為測試數據的準確性和一致性（可重復）提供必備條件。該產品具有簡單的操作性能和可靠的設備性能，先進便捷操作的計測裝置，溫度控制器，采用先進的中文液晶顯示畫面觸摸屏，可進行各種復雜的程序設定，程序設定采用對話方式，操作簡單、迅速。可實現制冷機自動運轉，實現自動化，減輕操作人員工作時間，可在任意時間自動啟動、停止、工作運行，各系統工作（風機，制冷去濕，加熱）由觸摸屏人機界面集中控制。整體在客戶方進行裝配，運輸擺放方便，并在客戶方進行現場調試和驗收，保證在客戶方的使用性能；結構一體化程度高，在客戶端裝配調試時間短；科學的空氣流通設計，使室內溫度均勻，避免任何死角；完備的安全保護裝置，避免了任何可能發生的安全隱患，保證設備的長期可靠性；每個產品都根據客戶的要求訂做，保證了設備的高效，節能。

六、步入式高低溫（濕熱）試驗室控制系統：

設置方式：觸摸，點擊

顯示方式：彩色LCD點陣式觸摸屏中文顯示

設定、顯示分辨率:溫度（0.1℃）；時間（1min）

圖形顯示：完整顯示設定程序曲線。

設置參數保存時間:充滿電后,數據可保存5年。

程序數:1～499（不超過499個程序）。

程序段：每個程序1～64段；可按組連接運行。

能自動提示用戶正確設置溫度、時間參數。

有專用的維護界面，用于調試設備和維護設備具有程序運行保持功能。

具有程序運行等待功能。

具有程序跳段功能。

具有程序停止功能。

有斷電恢復功能。

控制模式：恒溫、程序。

具有運行界面鎖定功能。記錄功能：可記錄100天內的曲線及實驗數據，可以詳細查詢100天內每一時刻的溫度濕度情況，可用USB2.0導出，在PC機上打印記錄曲線和生成數據報表（相當于無紙記錄儀的功能）具有開機故障自檢功能。

計算機監控系統：控制系統通過計算機以太網通訊接口，可實現數據傳輸及監控功能。

注：并提供日后軟件免費升級

七、步入式高低溫（濕熱）試驗室制冷系統

1.系統理念：此類實驗室均采用業界領先的溫度平衡技術（制冷不加熱），通過能量調節技術在降溫及低溫平衡時不需要另外啟動加熱來平衡控溫。能量調節技術即PID控制調節制冷劑流量，通過調節控制單位時間內進入蒸發器制冷劑的質量，來達到精確控制制冷功率，從而精確控制試驗室的溫度。

2.相對以前“平衡控溫方式”即邊加熱邊制冷的方法，能耗非常大。而運用此技術可降低客戶的運營成本和延長壓縮機的壽命，可在產品壽命周期內可為用戶節約一筆不小的電費開支

制冷蒸發器：采用波紋翅片制冷蒸發器，位于試驗箱一端的風道夾層內，由鼓風電機強制通風，快速換熱。

八、步入式高低溫（濕熱）試驗室風道系統

為保證較高的均勻度指標，試驗箱設有內部循環送風系統及專用風道。工作室一端的風道夾層內，分布加熱器、制冷蒸發器、風葉等裝置。采用多臺風機使箱內空氣循環，當風機運行時，將工作室中空氣從下部吸入風道內，經加熱/制冷后從均勻地吹出，在工作室中與試品交換后的空氣再被吸入風道內，反復循環，從而達到溫度設定要求。

九、步入式高低溫（濕熱）試驗室技術參數

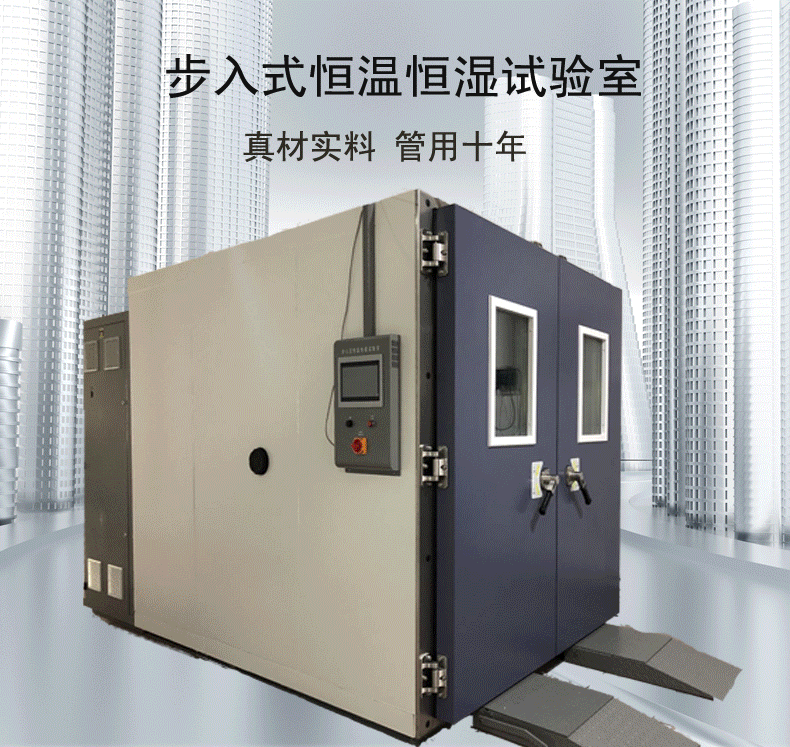

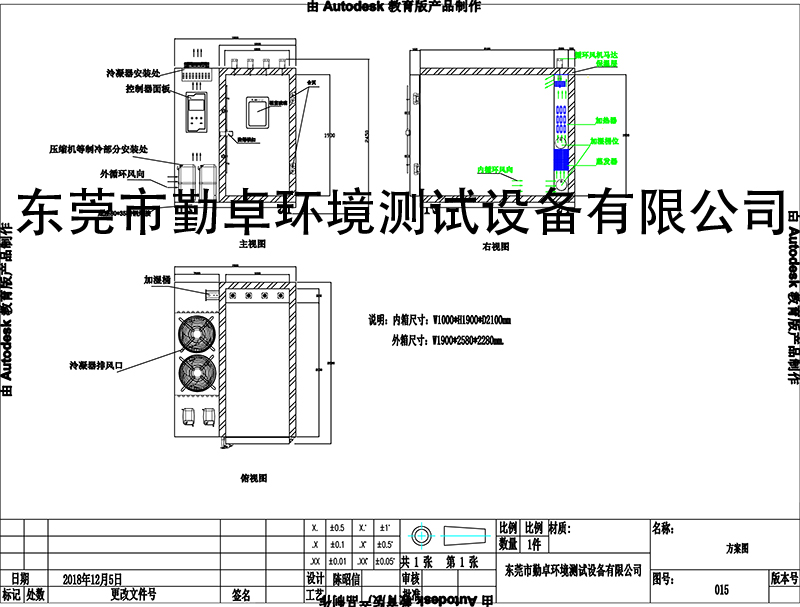

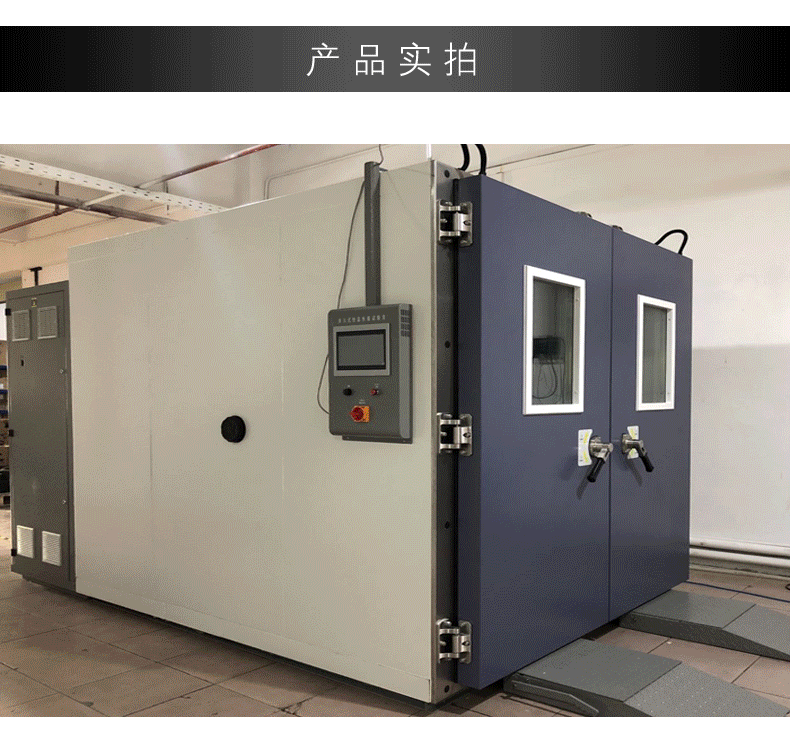

十、步入式高低溫（濕熱）試驗室整體結構介紹

1.外觀可根據室內設計搭配不同顏色或選擇全不銹鋼設計，室內空間采用SUS304#不銹鋼制作

2.長方形復層玻璃觀窗口，可在試驗中進行試驗品觀察使用，窗口具防汗電熱器裝置可防止水氣凝結水滴

3.室內安裝防爆燈，試驗中可清楚觀察產品試驗狀況，試驗室底部安裝防滑鋁板使用安全

箱門又層隔熱密封條，可有效隔絕內部溫度泄漏

4.具有純水過濾機組直接對自來水過慮使用，不需手動加水，使用方便

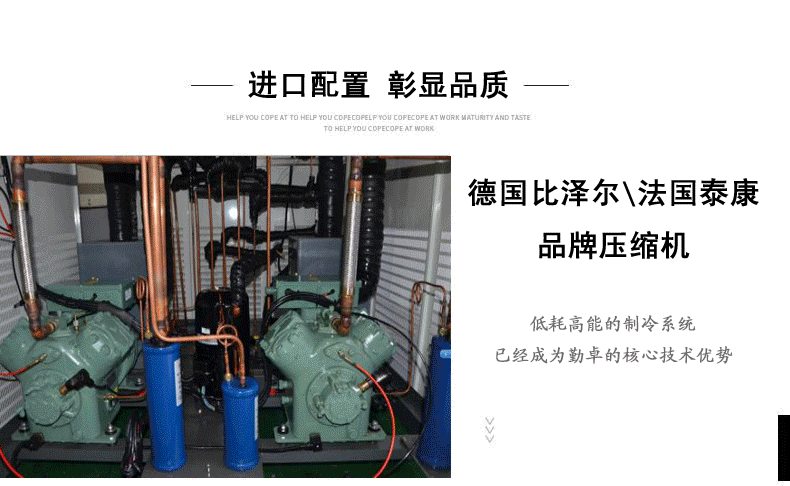

5.制冷除濕系統采用進口品牌壓縮機，具有節能，低嗓音，低能耗，性能穩定等優點，采用環保冷媒(R23、R404a)

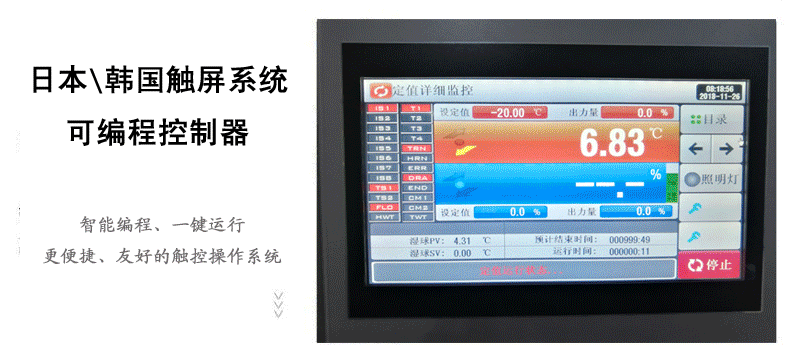

6.控制器采用進口LCD顯示屏幕，可同時顯示測定值及設定值，時間等。

7.控制器具有多段程序編輯及溫度，濕度可做快速(QUICK)或斜率(SLOPE)控制

TEMI2700表7.5寸真彩液晶顯示屏含RS-232/RS-485通訊接口、2GB標準SD記憶卡，可連接以太網使用，TEMI880表5.7寸彩色顯示屏，含RS-232/RS-485 通訊接口，(可根據要求選配)

8.機臺底部采用槽鋼焊接成網狀結構增承重，使用永不變形，整體式試驗室底部安裝移動腳輪定位腳杯，組裝式試驗底部槽鋼直接安裝在實驗室地面上
