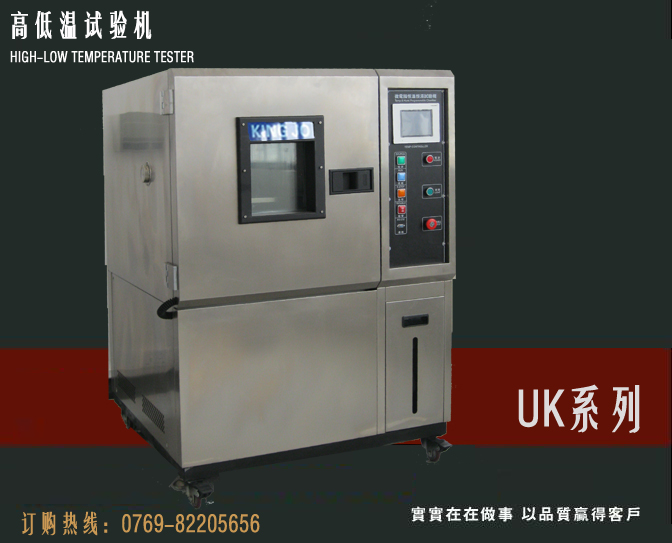

一、LED燈高低溫試驗箱，是專門用于LED產品高低溫檢測之用的試驗設備，主要是檢測LED產品在高溫，低溫環境下的使用性能和可靠性。
特點：全新完美的造型設計，可仿真高溫、低溫之測試條件。系統汲取日本、西德先進技術設計制造.平衡調溫控制系統（BTHC）,以P、I、D.方式控制SSR,使系統之加熱量等于溫度損耗量,故能長期穩定使用.溫度控制精確，升降溫速度快速、平穩、均勻，為使用者節約寶貴時間。
詳細規格
一、名稱及型號
1.1名稱: 可程式高低溫試驗箱
1.2型號: CK-120T
二、機器尺寸
2.1.工作室尺寸（mm）: 400×500×600 (寬×高×深)
2.1.外形尺寸（mm）: 880×1300×1089(寬×高×深)
工作室底面距地面的尺寸是700mm(含腳輪高度)
三、設定范圍
3.1溫度范圍: -40℃～150℃（可任意設定）（可設置為-20~100℃、-30~120℃等不同溫度范圍）
四、升降溫速度
4.1.常溫到100℃約25分鐘
4.2.常溫到-40℃約60分鐘
五、技術指標
5.1溫度指標
5.1.1.解析度：±0.1℃
6.1.10送風循環系統
6.1.10.1.采多翼離心式風輪及密封型馬達，不易失油及束心.
6.1.11.測試體: DNA規格A級SUS304#不銹鋼制Pt100 1支.
6.2制冷
6.2.1.工作原理
6.2.1.1制冷壓縮機
為了保證試驗箱對降溫速率和最低溫度的要求,本試驗箱的制冷系統采用法國產泰康（TECUMSEH）全封閉壓縮機所組成的制冷系統，該制冷系統具有匹配合理、可靠性高、使用維護方便等優點。
制冷系統的設計應用能量調節技術，這種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用下降到較為經濟的狀態。
6.2.1.3.制冷工作原理：制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。然后制冷劑經節流閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫目的。
6.2.2配置說明
6.2.2.1.壓縮機: 全密閉式法國泰康機制冷機1組.
6.2.2.2.制冷劑:采用對臭氧層破壞系數為零的新型緑色環保制一級冷
劑 R404A（U.S.A Genetron）
6.2.2.3.冷凝器:風冷式冷凝器
6.2.2.4.蒸發器:鰭片式自動負載容量調整
6.2.2.5.膨脹系統:毛細管容量控制之冷凍系統
6.2.2.6.制冷輔助件：電磁閥（日本鷺宮）；干燥劑（丹麥Danfoss）；截止閥（丹麥Danfoss）；高壓保護開關（丹麥 Danfoss）等均采用進口零件.
七、控制系統
7.1.控制系統：按鍵式數顯溫控器PID演算控制。
7.2.主要電器組件
接觸器: 日本三凌
熱繼電器: 日本三凌
繼電器: 施耐德電氣
總開關: 日本三凌
固態繼電器: 臺灣產
7.3.控制面板
電源開關 1只
照明燈開關 3只
控制器 1只
總開關 1只
7.4.安全保護裝置
壓縮機高壓保護開關 1組
壓縮機過熱保護開關 1組
壓縮機過電流保護開關 1組
無熔絲超載保護開關 1組
撥盤超溫溫度控制器 1組
7.5.本系統符合恒溫之可靠度試驗規格
7.5.1試驗方法
7.5.1.1 GB/T 2423.1-2001 試驗A：低溫試驗方法
7.5.1.2 GB/T 2423.2-2001 試驗B：高溫試驗方法
八、配件
8.1.電源線低阻橡膠電纜線5.5m長1條
8.2.可調置物架2套
九、提供檔案
9.1.質量保證書 交貨時提供一份.
9.2.使用說明書 交貨時提供一份.
9.3.產品出廠合格證
十、使用環境
性能保證環境溫度范圍:-5℃～＋30℃（但最低可達溫度,最高熱負載能力及降溫時間除外）
十一、本機使用電源
11.1.電源:AC3￠5W 380V 50/60Hz ※電壓變動充許值:定格電壓的±10%
11.2.最大負荷容量: 3.5 KVA
11.3.最大工作電流: 18 A
如需本公司產品說明書和產品目錄，我們將免費寄上或登門拜訪。歡迎您對本公司的產品及服務提出寶貴的意見和建議！更詳細資料請訪問我們的網站或來電咨詢。
二、LED恒溫恒濕試驗箱，是專業用于模擬濕熱環境和高低溫交變燈氣候下，LED產品使用性能，特別是高溫高濕的情況下，LED燈是否會出現性能變化的情況。
首先先介紹恒溫恒濕試驗箱的用途和功能：,用于試驗各種材料耐熱、耐寒、耐干、耐濕性能。適合LED節能燈、電子、電器、通訊、儀表、車輛、塑膠制品、金屬、食品、化學、建材、 醫療、航天等制品檢測質量之用。
我們再來看一下高低溫試驗箱的功能和用途：高低溫試驗箱適用于工業產品高、低溫的可靠性試驗。對LED節能燈、電子電工、汽車摩托、航空航天、船舶兵器、高等院校、科研單位等相關產品的零部件及材料在高、低溫（交變）循環變化的情況下,檢驗其各項性能指標。不難看出，不管是高低溫試驗箱，還是恒溫恒濕試驗箱，都是對LED燈做復雜溫濕度環境下，測試其運行的可靠性、穩定性和安全性。
如何選購，重點是考察其實用性。以下介紹專業經驗。
其一是箱體內部測試區構造，是否適合放置各種LED燈飾，讓其達到最佳的測試效果。這點看似簡單，實則是關系到LED燈飾能否科學的放置，最終打動最佳的測試效果和得到最準確測試數據。
其二是，外線接口是否科學合理，市場上有部分的制造試驗箱的廠家，往往為了能讓正在做測試的物件，與外界通電或者通數據線，隨意性較大的開一個空，勤卓環測科技長期觀察表明，外線接口所設計的位置，以及孔徑大小，都與測試效果有很大的關系。這也在一定程度上決定著測試的成功與否。 其三是安全性，LED節能燈，在測試之時，隨著環境的劇烈變換，應該算是一個易燃和易爆炸物品，在勤卓環測科技對市場的了解中發現，有部分的用戶在市場上購置質量較為低廉的產品，往往出現在測試過程中，出現安全隱患，甚至發生過起火、爆炸等事故，勤卓環測科技根據這些市場調查，設立了精密的報警系統，能第一時間報警安全隱患，最大程度的保護了操作人員和試驗箱的安全。
做LED產品的測試，測試LED產品的耐溫濕度性能，耐高低溫性能，就選擇東莞勤卓品牌恒溫恒濕試驗箱，我們在kingsun,博士、雷曼等光電企業，均有著良好的合作聲譽，并成為長期LED恒溫恒濕試驗箱，高低溫試驗箱，冷熱沖擊試驗箱等環境試驗設備的供應商。

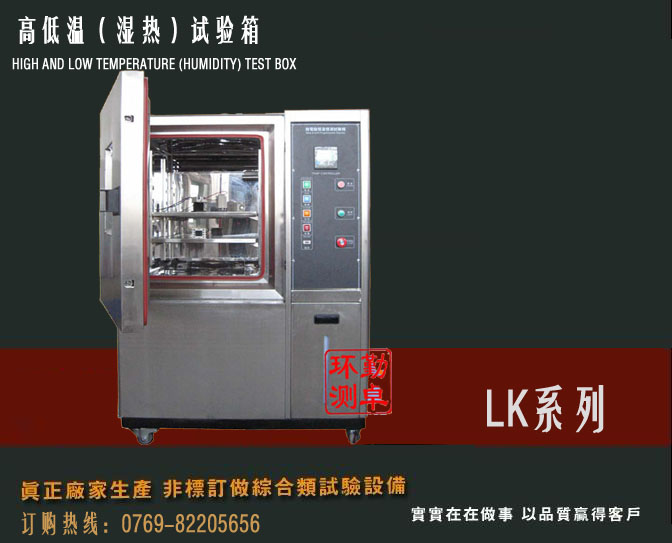

一、高低溫濕熱試驗箱型號規格:
1.型號: LK-80G
內箱尺寸:（寬*高*深mm） 400×500×400
外箱尺寸:（寬*高*深mm） 970×1360×970
功率（KW）：A:4.0,B:4.5，C:5.0，D:5.5，E:5.5
電源配置：AC1 220V 60/50HZ
2.型號: LK-150G
內箱尺寸:（寬*高*深mm） 500×600×500
外箱尺寸:（寬*高*深mm） 1070×1450×1070
功率（KW）：A:4.5,B:5.0，C:5.5，D:6.0，E:6.0
電源配置：AC1 220V 60/50HZ
內形尺寸:D×W×H 500×600×750:mm
3.型號:LK-225G
內箱尺寸:（寬*高*深mm） 500×750×600
外箱尺寸:（寬*高*深mm） 1070×1630×1180
功率（KW）：A:5.0,B:5.5，C:6.0，D:6.5，E:6.5
電源配置：AC1 220V 60/50HZ
4.型號: LK-408G
內箱尺寸:（寬*高*深mm） 600×850×800
外箱尺寸:（寬*高*深mm） 1170×1710×1280
功率（KW）：A:5.5,B:6.0，C:6.5，D:7.0，E:7.0
電源配置：AC1 220V 60/50HZ
5.型號: LK-800G
內箱尺寸:（寬*高*深mm） 1000×1000×800
外箱尺寸:（寬*高*深mm） 1650×1950×1280
功率（KW）：A:6.0,B:6.5，C:7.5，D:8.5，E:8.5
電源配置：AC3 380V 60/50HZ
6.型號: LK-010G
內箱尺寸:（寬*高*深mm） 1000×1000×1000
外箱尺寸:（寬*高*深mm） 1650×1950×1700
功率（KW）：A:6.0,B:6.5，C:7.5，D:8.5，E:8.5
電源配置：AC3 380V 60/50HZ
二、高低溫濕熱試驗箱性能指標:
1.高低溫濕熱試驗箱溫度范圍: A:0℃～150℃，B:-20℃～150℃，C:-40℃～150℃，D:-60℃～150℃，E:-70℃～150℃
2.溫度波動度: ≤±0.5℃
3.溫度均勻度：≤±2℃
4.濕度范圍：20～98％R.H
5.濕度偏差：±3%R.H
6.濕度波動：±2.5%R.H
7.精度范圍: 溫度：設定精度±0.1℃，指示精度±0.1℃，解析度±0.1℃；濕度：設定精度±1％R.H，指示精度±1％R.H，解析度±1％R.H
5.升溫速率: 1.0～3.0℃/min
6.降溫速率: 0.7～1.0℃/min
三、高低溫濕熱試驗箱產品用途：
高低溫濕熱試驗箱適用于電工、電子、儀器儀表及其它產品、零部件及材料在高低溫、濕熱環境下貯存、運輸、使用時的適應性試驗；是各類電子、電工、電器、塑膠等原材料和器件進行耐寒、耐熱、耐濕、耐干性試驗及品管工程的可靠性測試設備；特別適用于光纖、LED、晶體、電感、PCB、電池、電腦、手機等產品的耐高溫、耐低溫、耐濕熱循環試驗。
四、結構特點：
1.高低溫濕熱試驗箱箱體采用數控機床加工成型，造型美觀大方，并采用無反作用把手，操作簡便。
2.內箱采用進口高級不銹鋼（SUS304）鏡面板，外箱采用（SUS304）拉絲不銹鋼板或優質冷軋鋼板噴塑，增加了外觀質感和潔凈度。
3.設有大型觀測視窗附照明燈保持箱內明亮，且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。
4.箱體左側配直徑25mm或50mm或100mm的測試孔，可供外接測試電源線或信號線使用。
5.保溫材質采用高密度玻璃纖維棉，厚度為80~100mm。門與箱體之間采用雙層耐高低溫之高張性密封條，以確保測試區的密封。
6.設有獨立限溫報警系統，超過限制溫度及自動中斷運行，保證試驗安全進行不發生意外。
7.補水箱置于控制箱體右下部，并有缺水自動保護，更便利操作者補充水源。
8.加濕系統管路與控制線路板分開，可避免因加濕管路漏水發生故障，提高安全性。
9.水路系統管路電路系統采用門式開啟，方便維護和檢修。
10.試驗箱底部采用高品質可固定式PU活動輪。
五、控制器：
1.高低溫濕熱試驗箱控制器采用全進口LED數顯按鍵顯示屏，英文界面（韓國TEMI300）或液晶觸摸顯示屏，中英文切換界面（韓國TEMI880），或進口日本“OYO”數顯觸摸按鍵溫度濕度控制儀。溫濕度控制可直接顯示，摒棄原有溫濕度相對照的缺陷。
2.控制器可編程，記憶容量120組，每個程序最大999段。
3.資料及試驗條件輸入后，控制器具有鎖定功能，避免人為觸摸而改變溫度值。
4.控制器具有P.I.D自動演算的功能，可將溫度濕度變化條件立即修正，使溫度濕度控制更為精確穩定。
5.可選配打印機。能打印記錄設定參數和掃描出溫度濕度變化曲線。4~200mA標準信號。
6.電器控制主件采用進口“施耐德”及“梅蘭日蘭”元件，更好地控制溫度濕度。
7.具有RS-232通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機等功能。
六、運行控制系統：
（一）制冷系統：
1.高低溫濕熱試驗箱制冷機采用全封閉法國泰康（或半封閉德國谷輪）壓縮機。
2.冷凍系統采用單元或二元式低溫回路系統設計。采用風冷單機壓縮/風冷復疊壓縮制冷方式
（二）風路循環系統：
1.采用多翼式離心送風機強力送風循環，避免任何死角，可使測試區域內溫濕度分布均勻。
2.風路循環出風回風設計，風壓、風速均符合測試標準，并可使開門瞬間溫濕度回穩時間快。
3.采用可上、下、左、右調整導風板，以保證溫、濕度均勻分布。
（三）加濕除濕系統：
1.加濕：外置隔離式全不銹鋼淺表面蒸發式加濕器，通過加熱形成濕蒸氣加濕，通過探頭檢濕度。
2.除濕：采用蒸發器盤管露點溫度層流接觸除濕方式。
3.供水：隱藏式水箱供水，小水泵自動抽水到加濕桶，可回收余水.節水降耗。
（四）加熱系統：
1.鰭片散熱管形鎳鉻合金不銹鋼電加熱器。制冷、循環、加濕、除濕、加熱系統完全獨立可提高效率，降低測試成本，增長壽命，減低故障率。
七、標準配置:
1.多層加熱除霜附照明玻璃視窗1套。
2.SUS304不銹鋼試品架2個。
3.不銹鋼可調間距試品架軌道2組。
4.測試引線孔（25、50、100mm）1個，附不銹鋼孔蓋一個，硅橡膠塞頭一個。
5.測試用測試用不織布5片。
6.聯機軟件1套，數據線1條。
7.保險絲一套。（易損件）
8.控制器使用說明書一套、設備操作說明書一套、檢驗報告1份。
八、安全保護系統:
無熔絲開關，防干燒裝置，極限高低溫保護，溫度偏差報警，壓縮機超壓、過載、過電流保護，缺相、逆相、短路、漏電保護。
九、符合標準：
高低溫濕熱試驗箱性能指標符合GB5170、2、3、5、6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求
電工電子產品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 （IEC68-2-1）
電工電子產品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 （IEC68-2-2）
電工電子產品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）
電工電子產品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93（IEC68-2-30）
滿足多項測試要求，值得您的信賴，在LED環境試驗設備研發生產方面，勤卓品牌恒溫恒濕試驗箱有著優良的技術基礎和服務隊伍，歡迎選擇東莞勤卓環測科技，

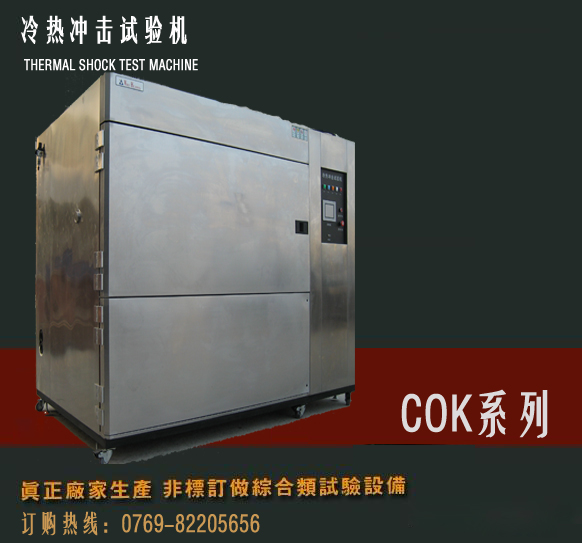

三，LED燈專用的冷熱沖擊試驗箱，特別適用于一些戶外LED燈的檢測之用，比如LED路燈生產商，幾乎都在使用該系列的冷熱沖擊試驗箱進行高低溫沖擊檢測之用。
[LED冷熱沖擊試驗箱] 產品說明：
該產品適用于電子元氣件的安全性能測試提供可靠性試驗、產品篩選試驗等，同時通過此裝備試驗，可提高產口的可靠性和進行產品的質量控制。
型號:COK-162 工作室尺寸D×W×H： 450×450×450 吊籃尺寸：320×320
型號:COK-340 工作室尺寸D×W×H： 600×600×600 吊籃尺寸：450×450
型號:COK-500 工作室尺寸D×W×H ：800×800×800 吊籃尺寸：650×650
一. [LED冷熱沖擊試驗箱] 技術參數
1、溫度范圍：－20℃～150℃、－40℃～150℃、－60℃～150℃
2、高溫蓄熱箱： 50℃～200℃
3、低溫蓄冷箱：－20～10℃、－40～10℃、－60～10℃
4、溫度波動度：±1℃
5、溫度誤差：不大于±2℃
6、預冷下限溫度：≤-65℃
7、工作室沖擊溫度：－60℃～200℃
8、溫度恢復時間：≤5min
9、本沖擊試驗箱符合：
GJB150.3－86 GJB150.4－86 GJB150.5－86
10、全自動換氣裝置.清潔無污染
11、應用冷熱風路切換方式導入試品區中，做冷熱沖擊測試
12、具備全自動，高精度系統回路，任一機件動作，完全由P.L.C. 鎖定處理。（沖擊方式為三箱式冷熱沖擊）
二、[LED冷熱沖擊試驗箱] 制冷系統：
1、制冷系統及壓縮機：為了保證試驗箱降溫速率和最低溫度的要求，本試驗箱采用一套進口德國半封閉壓縮機所組成的二元復疊式水冷制冷系統（需在室外安裝每小時冷卻水量為10噸的循環冷卻水塔，由用戶提供）。復疊式冷 系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是也到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去，實現隆溫的目的。制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。
2、制冷工作原理：高低制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。后制冷劑經閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。
3、制冷劑：采用DUPONT公司R404A（高溫循環）、R23（低溫循環）；
4、輔助件：膨脹閥（美國SPORLAN），電磁閥（意大利CASTEL）；過濾器（美國SPORLAN）；壓力控制器（英美RANCO）；油分離器（歐美ALCO）等制冷配件均采用進口件。
5、配有自動及手動除霜回路
6、U-TYPE鱔片式高速加熱電熱管
7、內螺旋式K-TYPE冷媒銅管
8、原裝進口省電型高效率壓縮機（采用德國“谷輪”水冷式壓縮機）
9、斜率式FIN-TUBE蒸發器
10、原裝進口電磁閥、干燥過濾器、毛細管等冷凍元器件；
11、采用風冷式冷凝器；
12、冷媒使用高穩定性的R404、R23環保冷媒；
13、制冷系統采用二元冷凍（復疊式）快速、穩定；
14、蓄熱區、蓄冷區采用多翼式循環風扇，強制風量對流，提高均勻溫度效果。
15、冷熱區與測試區皆采用PID+SSR微電腦控溫，自動演算達到控制精度。
三、[LED冷熱沖擊試驗箱] 空氣調節系統
空氣調節方式：強制通風內平衡調溫法（BTC）。該方法即指在制冷系統連續工作的情況下，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡。
1、空氣循環裝置：內置空調間、循環風道及長軸離心式通風機，使用高效的制冷機和能量調節系統，通過高效通風機進行有效的交換，達到溫度變化之目的。通過改善空氣的氣流，提高了空氣流量及與加熱器和空氣表冷器的熱交換能力，從而大幅改善了試驗箱的溫度均勻度。
2、加熱方式：優質鎳鉻合金絲電加熱器；
四、箱體結構：
1、箱體外壁材料：外表面鋼板噴塑。
2、箱體內壁材料：SUS304不銹鋼板。
3、整個箱體分為上、中、下三個區分別為高溫區、測試區、低溫區
沖擊試驗時自動打開高溫區與低溫區的風閥從而達到高溫與低溫的沖擊試驗
4、保溫材料：保溫層采用耐高溫防火PU和隔熱高密度纖維棉，
并使用新設計之K型防汗導管系統
5、樣品架承重：不大于30公斤。
6、電纜孔：測試區開電纜孔Φ50mm一個。
7、本系統符合冷熱循環之可靠性試驗規格（符合CNS、MIL、IEC等標準）
8、測試樣品置于樣品架，高精度氣動系統驅動蓄熱區或蓄冷區之閥門，引導氣流循環，以達到冷熱測試的溫度均勻性
9、采用特殊設計，節省空間且易操作，易維護
10、測試區內附上下可調不銹鋼盤兩組
11、機臺底部加裝高承載滑輪，以便移動設備；
12、可耐寒耐熱之高張性雙層密封條（PACKEYG）；
五、[LED冷熱沖擊試驗箱] 測控系統：
溫度測量：T型熱電偶
1、控制裝置：主控制器采用進口日本產“OYO ”觸摸屏多回路高精度微電腦控制器。該控制器采用液晶顯示，可直接用手指觸摸屏幕設定參數、運行時間、設定曲線、加熱器工作狀態，PID參數自整定功能?？刂瞥绦虻木幹撇捎萌藱C對話方式，僅需設定溫度，就可實現制冷、制熱自動運行功能?？刂葡到y具備完善的檢測裝置能自動進行詳細的故障顯示，報警。
2、設定精度：溫度：0.1℃
解析度：±0.1℃；
感溫傳感器：T型熱電偶測溫體；
控制方式：熱平衡調溫方式；所有電器均采用（施耐德）系列產品
溫度控制采用P . I . D＋S.S.R系統同頻道協調控制
具有自動演算的功能，可將溫度變化條件立即修正，使溫度控制更為精確穩定
控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示
資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機
具有RS-232通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機、控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏（使其壽命更長久）
六、安全保護措施
1、工作室超溫；
2、制冷機超壓；
3、制冷機過載；
4、制冷機油壓；
5、加熱器短路、過載；
6、鼓風電機過載；
7、系統漏電保護；
七、設備使用條件
1、環境溫度：5～28℃
2、環境濕度：≤85%R?H
3、保證性能的條件：（在下達條件下，保證最低可達-85℃）
4、需安裝冷卻量為 10噸的冷卻塔（制冷系統用）
八、滿足的試驗標準：
本產品嚴格按GJB150.3－86 GJB150.4－86 GJB150.5-86 [LED冷熱沖擊試驗箱] 。國家標準制造，并等效滿足相應的國標、軍標；也可按客戶的要求制造非標準產品。我公司高低溫交變濕熱試驗箱通過國家環境試驗設備檢測中心檢測合格。
|
